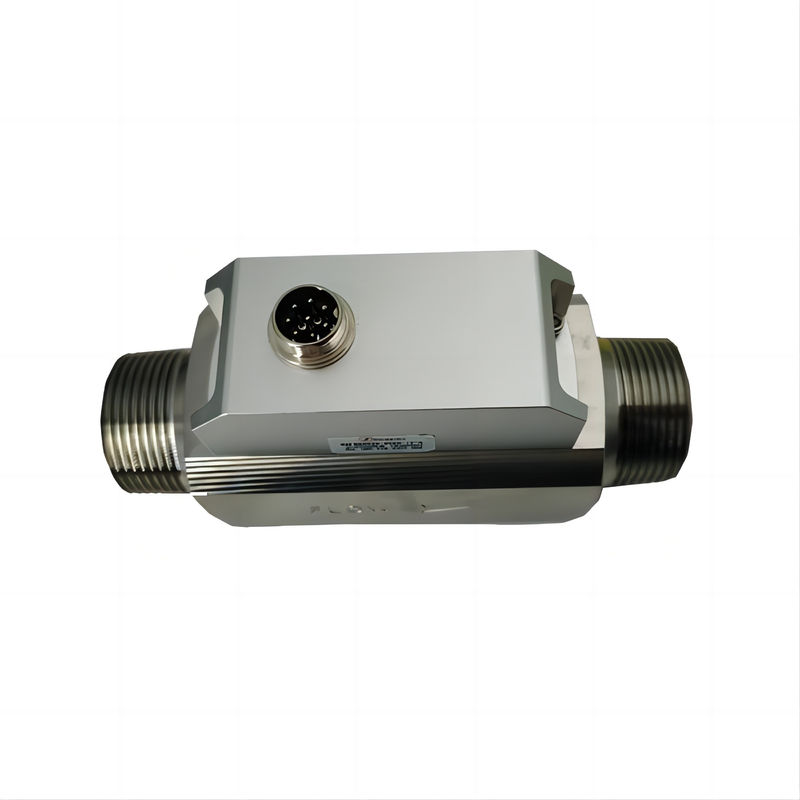

CAFS5032 সর্বোচ্চ চাপ 0.8 এমপিএ উচ্চ নির্ভুলতা এমইএমএস ভিত্তিক সেন্সর

CAFS5032 সর্বোচ্চ চাপ 0.8 এমপিএ কাস্টমাইজযোগ্য নির্ভুলতা ±1.5% এফএস %

কিভাবে প্রবাহ হার গণনা করা যায়

নিম্নলিখিত সূত্র ব্যবহার করে সেন্সরের আউটপুট ভোল্টেজ থেকে প্রবাহ হার নির্ধারণ করা যেতে পারেঃ
$\text{প্রবাহের হার}=\frac{(\text{VOUT}-1\text{V})}{4\text{V}}\times \text{পূর্ণ পরিসীমা প্রবাহ হার}$
উদাহরণ হিসাবঃ
CAFS5032AV সেন্সরের পূর্ণ পরিসীমা প্রবাহ হার 1000 SLPM, যদি আউটপুট ভোল্টেজ 2.5V হয়, তাত্ক্ষণিক প্রবাহ হার হিসাবে গণনা করা যেতে পারেঃ
$\text{প্রবাহের হার}=\frac{(2.5V-1V)}{4V}\times 1000\text{এসএলপিএম}=375\text{এসএলপিএম}$

অ্যাপ্লিকেশন

• শিল্প প্রক্রিয়া:উত্পাদন এবং উত্পাদন লাইন জন্য সঠিক গ্যাস প্রবাহ পরিমাপ।
• মেডিকেল ডিভাইস:মেডিকেল সরঞ্জামগুলিতে গ্যাসের প্রবাহ পর্যবেক্ষণ এবং নিয়ন্ত্রণ।
• পেট্রোলিয়াম শিল্প:গ্যাস নিষ্কাশন ও প্রক্রিয়াকরণে পরিমাপ ও নিয়ন্ত্রণ।
• যন্ত্রপাতিঃবিভিন্ন বৈজ্ঞানিক ও প্রকৌশল উপকরণের জন্য যথার্থ প্রবাহ পরিমাপ।
• ল্যাবরেটরিজ:পরীক্ষার জন্য গ্যাস প্রবাহ ব্যবস্থাপনা এবং গবেষণা অ্যাপ্লিকেশন।
• গ্যাস সেবা:গ্যাস বিতরণ ব্যবস্থায় পরিমাপ ও পর্যবেক্ষণ।
• রাসায়নিক প্রক্রিয়াকরণঃরাসায়নিক বিক্রিয়া এবং প্রক্রিয়াগুলিতে গ্যাস প্রবাহের পরিমাপ।
• গলনাঃধাতু গলানোর কাজে সঠিক গ্যাস প্রবাহ নিয়ন্ত্রণ।
• খাদ্য প্রক্রিয়াকরণঃখাদ্য উৎপাদন এবং প্যাকেজিং প্রক্রিয়ার জন্য গ্যাস পরিমাপ।
• যান্ত্রিক ও বৈদ্যুতিক সরঞ্জাম:প্রবাহ পরিমাপ এবং নিয়ন্ত্রণের জন্য বিভিন্ন সিস্টেমে একীকরণ।

পণ্যের বর্ণনা

দ্যCAFS5032 সিরিজএটি একটি উচ্চ নির্ভুলতা, এমইএমএস ভিত্তিক প্রবাহ পরিমাপ ডিভাইস যা বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। এর উন্নত প্রযুক্তি এবং শক্তিশালী নির্মাণের সাথে,CAFS5032 সেন্সর শিল্প ও বাণিজ্যিক পরিবেশে পরিষ্কার এবং অপেক্ষাকৃত শুকনো গ্যাস পরিমাপ এবং নিয়ন্ত্রণের জন্য আদর্শ.
এই সেন্সরটি একটি অত্যাধুনিক মাইক্রো-ইলেক্ট্রোমেকানিক্যাল সিস্টেম (এমইএমএস) প্রযুক্তি ব্যবহার করে যা একটি তাপীয় ভর প্রবাহ সেন্সরকে উচ্চ-নির্ভুলতা ডিজিটাল প্রসেসিং এবং ক্যালিব্রেশন সার্কিটগুলির সাথে একত্রিত করে।ইন্টিগ্রেটেড Δ-Σ A/D কনভার্টার এবং অভ্যন্তরীণ ক্যালিব্রেশন অ্যালগরিদম ন্যূনতম বহিরাগত ক্যালিব্রেশন প্রয়োজনীয়তা সঙ্গে সঠিক প্রবাহ পরিমাপ নিশ্চিতCAFS5032 বিভিন্ন আউটপুট অপশন সহ নির্ভরযোগ্য পারফরম্যান্স প্রদান করে এবং বিভিন্ন অপারেটিং অবস্থার মধ্যে ব্যবহার করা যেতে পারে।

পণ্যের বৈশিষ্ট্য

• উচ্চ নির্ভুলতা:CAFS5032 ±1.5% পূর্ণ স্কেল (FS) এর সঠিকতার সাথে উচ্চ নির্ভুলতা সরবরাহ করে, যা নির্ভরযোগ্য এবং সঠিক গ্যাস প্রবাহ পরিমাপ নিশ্চিত করে।
• লিনিয়ার আউটপুটঃসেন্সরটিতে একটি রৈখিক আউটপুট প্রতিক্রিয়া রয়েছে, যা বিভিন্ন সিস্টেমে সংহতকরণ এবং প্রয়োগকে সহজ করে তোলে।
• তাপমাত্রা ক্ষতিপূরণের প্রয়োজন নেইঃসেন্সরটির নকশা বাহ্যিক তাপমাত্রা ক্ষতিপূরণের প্রয়োজন দূর করে, সিস্টেমের জটিলতা এবং রক্ষণাবেক্ষণ হ্রাস করে।
• দীর্ঘমেয়াদী স্থিতিশীলতাঃনূন্যতম শূন্য-ড্রিফ্টের সাথে, সেন্সর দীর্ঘ সময়ের জন্য উচ্চ কর্মক্ষমতা এবং স্থিতিশীলতা বজায় রাখে।
• দ্রুত প্রতিক্রিয়া সময়ঃসেন্সরটির দ্রুত প্রতিক্রিয়া সময় 65 এমএস (নির্বাচনযোগ্য), যা রিয়েল-টাইম প্রবাহ পরিমাপ এবং দ্রুত সমন্বয় সক্ষম করে।
• বিস্তৃত প্রবাহ ব্যাপ্তিঃ০ থেকে ৬০ মিটার/সেকেন্ড পর্যন্ত গ্যাস প্রবাহ পরিমাপ করতে সক্ষম, ১০০ গ্রাম পর্যন্ত আঘাত ও ধাক্কা প্রতিরোধের ক্ষমতা রয়েছে।
• সলিড স্টেট সেন্সিং কোর:এমইএমএস সেন্সর কোরটিতে কোনও পৃষ্ঠের গহ্বর বা ভঙ্গুর ফিল্ম নেই, যা এটি ব্লক এবং চাপের প্রভাবের প্রতিরোধী করে তোলে।
• বহুমুখী আউটপুট অপশনঃনমনীয় ডেটা একীকরণ এবং বিশ্লেষণের জন্য উভয় এনালগ আউটপুট (1-5 ভিডিসি) এবং ডিজিটাল আরএস 485 যোগাযোগ (মোডবাস প্রোটোকল) সরবরাহ করে।
• আর্দ্র গ্যাস পরিবেশে অভিযোজনযোগ্যতাঃতুলনামূলকভাবে আর্দ্র গ্যাস পরিমাপের জন্য উপযুক্ত, এর অ্যাপ্লিকেশন পরিসীমা প্রসারিত করে।
• তাপমাত্রা এবং আর্দ্রতা পরিসীমাঃ-২৫°সি থেকে ৮৫°সি পর্যন্ত বিস্তৃত তাপমাত্রা পরিসীমা এবং -৪০°সি থেকে ৯০°সি পর্যন্ত সঞ্চয়স্থানের অবস্থার মধ্যে, ০-১০০% আরএইচ আর্দ্রতা সহনশীলতার সাথে কাজ করে।
• ঘনীভূত পানির প্রতিরোধ ক্ষমতাঃডিজাইন করা হয়েছে পারফরম্যান্সের অবনতি ছাড়াই ঘনীভূত জলের সংস্পর্শে থাকার জন্য।

ফাংশনাল স্পেসিফিকেশন
