CAFS5032 latus rectum32 joggle PT1/4 সামগ্রিক উপাদান স্টেইনলেস স্টীল

সহায়তা ও সেবা:

বৈশিষ্ট্যঃ

■উচ্চ নির্ভুলতা (১.৫% F.S. নির্ভুলতা)
■রৈখিক আউটপুট এবং কোন তাপমাত্রা ক্ষতিপূরণ প্রয়োজন
■নিম্ন শূন্য ড্রাইভ সহ দীর্ঘমেয়াদী স্থিতিশীলতা
■দ্রুত প্রতিক্রিয়া সময় (20 এমএস প্রতিক্রিয়া সময়)
■প্রবাহের হার 0-60m/s এবং আঘাত প্রতিরোধ 100g
■ সলিড স্টেট সেন্সিং কোর (কোনও পৃষ্ঠের ফাঁকা জায়গা বা ভঙ্গুর ঝিল্লি নেই) যাতে ব্লকিং এবং চাপ শক প্রতিরোধ করা যায়
■অ্যানালগ আউটপুট (1-5 ভোল্ট) (ডিজিটাল RS485 যোগাযোগ আউটপুট উপলব্ধ)
■সম্পর্কিতভাবে আর্দ্র গ্যাসের পরিমাপের সাথে সামঞ্জস্যপূর্ণ
■অপারেশন তাপমাত্রাঃ -২৫°সি থেকে ৮৫°সি, স্টোরেজ তাপমাত্রাঃ -৪০°সি থেকে ৯০°সি, আর্দ্রতাঃ ০ থেকে ১০০% RH
■সেন্সরটি কনডেনসেশন প্রতিরোধী

টেকনিক্যাল প্যারামিটারঃ

• ল্যাটাস রেক্টাম:৩২ মিমি
• সংযোগঃPT1/4"
• সামগ্রিক উপাদান:স্টেইনলেস স্টীল

পারফরম্যান্স প্যারামিটার

• পাওয়ার সাপ্লাইঃ8 ~ 24 ভিডিসি, 50mA (ঐচ্ছিক)
• যথার্থতা:±1.5% FS
• প্রতিক্রিয়া সময়ঃ৬৫ এমএস (বিকল্প)
• সর্বোচ্চ চাপঃ0.8 এমপিএ (কাস্টমাইজযোগ্য)
• যোগাযোগের পদ্ধতি:RS485 (MODBUS)

আউটপুট মোড

• অ্যানালগ আউটপুটঃ১-৫ ভিডিসি
• 4-20mA:মেলে

তাপমাত্রা

• মাঝারি তাপমাত্রাঃ-১০-৬৫°সি
• পরিবেষ্টিত তাপমাত্রাঃ-২৫-৮৫° সেলসিয়াস

ইন্টারফেস

• সংযোগঃPT1/4 (কাস্টমাইজযোগ্য)

ক্যালিব্রেশন পদ্ধতি

• বায়ু, ২০°সি, ১০১.৩২৫ কেপিএ

সামগ্রিক উপাদান

• স্টেইনলেস স্টীল

অ্যাপ্লিকেশনঃ

শিল্প, চিকিৎসা, পেট্রোলিয়াম, যন্ত্রপাতি, গ্যাস, রাসায়নিক, হিমায়ন, খাদ্য প্রক্রিয়াকরণ, যান্ত্রিক ও বৈদ্যুতিক যন্ত্রপাতি

পণ্যের বর্ণনাঃ

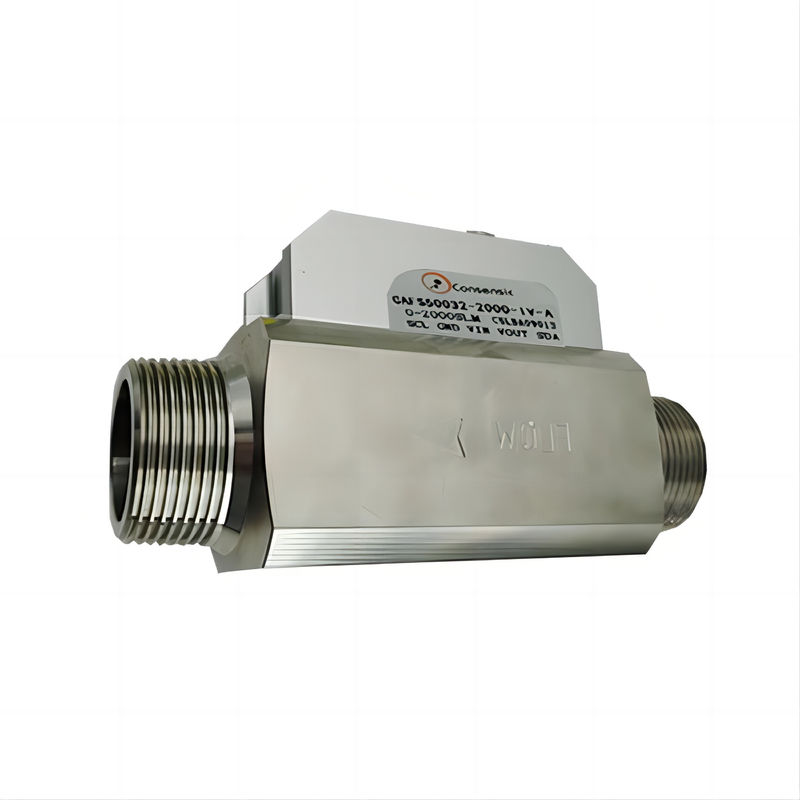

CAFS5032 মেডিকেল ফ্লো সেন্সরগুলি মাইক্রো ইলেক্ট্রোমেকানিক্যাল সিস্টেম (MEMS) ফ্লো সেন্সিং চিপস দিয়ে তৈরি, যা পরিষ্কার এবং সম্পর্কিত বিভিন্ন উদ্দেশ্যে উপযুক্ত।শুকনো ছোট প্রবাহ গ্যাস পরিমাপ এবং প্রক্রিয়া নিয়ন্ত্রণ, অনন্য প্যাকেজিং প্রযুক্তি পণ্যটি বিভিন্ন প্রবাহ পরিমাপের পরিসীমা পূরণ করতে সক্ষম করে, উচ্চ সংবেদনশীলতা, উচ্চ নির্ভরযোগ্যতা, উচ্চ স্থিতিশীলতা এবং কম ব্যয় নিশ্চিত করে।এটি একটি এমইএমএস ফ্লো সেন্সিং ইউনিট এবং একটি উচ্চ-নির্ভুলতা ডিজিটাল প্রসেসিং এবং ক্যালিব্রেশন সার্কিট (এমসিইউ) এর উপর ভিত্তি করে. The integrated delta-sigma/D converter and the logic circuitry and MCU processor with internal calibration ensure that the sensing signals are efficiently acquired in real time and that accurate flow signals are obtained and performed internallyসংশ্লিষ্ট ক্ষতিপূরণ অ্যালগরিদম প্রক্রিয়া করা হয়, তাই উচ্চ নির্ভুলতা প্রবাহ আউটপুট নিশ্চিত করার জন্য কোন বহিরাগত ক্যালিব্রেশন ক্ষতিপূরণ করার প্রয়োজন নেই;বন্ধুত্বপূর্ণ ডিজিটাল আউটপুট যোগাযোগ মোডব্যবহারকারীরা সহজেই যোগাযোগের জন্য সংশ্লিষ্ট তথ্য তথ্য পেতে পারেন; অ্যাপ্লিকেশন পরিসীমা খুব বিস্তৃত।

চিঠিপত্র

1. আরএস ৪৮৫ যোগাযোগ
ফ্লোমিটারের যোগাযোগ মোডটি RS485 এবং দুটি প্রোটোকল মোড রয়েছেঃ (কারখানার ডিফল্টটি বি মোড)
A. কারখানার ক্যালিব্রেটেড যোগাযোগ প্রোটোকল, যা একটি স্বতন্ত্র যোগাযোগ প্রোটোকল;
বি. মডবস প্রোটোকল হল মাল্টি-মেশিন যোগাযোগ প্রোটোকল।
সেটিংস হচ্ছে:
বড রেট ৯৬০০ (এ প্রোটোকল) / ৯৬০০ (বি প্রোটোকল);
৮টি ডেটা বিট;
স্টপ বিট ১।
চেকসাম/ফ্লো কন্ট্রোল নেই।
যোগাযোগ প্রোটোকল নিম্নরূপঃ CAFS5000 সিরিজ গ্যাস ভর প্রবাহ মিটার উপরের কম্পিউটারের Modbus যোগাযোগ প্রোটোকল
2. 4-20mA বর্তমান সিগন্যাল আউটপুট
4 ~ 20mA সিগন্যাল আউটপুট + ((লুপ +, ব্রাউন)
লুপ রেজিস্টারের সংযোগ (এই ধাপটি এমন ব্যবহারকারীদের জন্য যাদের 4 ~ 20mA বর্তমান সংকেত আউটপুট প্রয়োজন) ।
, অন্য ব্যবহারকারীরা দয়া করে এই ধাপটি এড়িয়ে যান)
বাহ্যিক 4 ~ 20mA বর্তমান আউটপুট সার্কিট ভোল্টেজ এবং লুপের সর্বোচ্চ প্রতিরোধের মধ্যে সম্পর্কঃ
RL (সর্বোচ্চ) = 200Ω
